KGB90A dhidi ya KGB90AP: Kuchagua Mashine ya Ukingo ya Kikusanyiko cha 60L

Uamuzi wa kwanza ni muundo wa ukuta, sio lebo ya 60L

Aina zote mbili zina uwezo sawa wa kawaida wa 60L. Lebo hiyo iliyoshirikiwa haiwafanyi kubadilishana. Jedwali la bidhaa la KGB90A linaorodhesha skrubu moja ya mm 90. Jedwali la KGB90AP linaorodhesha skrubu mbili za mm 70. Kinggle inasema kwamba mfumo wa extrusion mbili unakusudiwa kwa safu mbili au uzalishaji wa rangi mbili.

Anza na kuchora bidhaa. Weka alama kwa kila safu ya ukuta inayohitajika, eneo la rangi na mkondo wa nyenzo. Eleza kwa nini kila moja iko. Extruder ya pili inahesabiwa haki na mahitaji ya bidhaa. Haipaswi kuongezwa tu kwa sababu mashine ngumu zaidi inasikika kuwa na uwezo zaidi.

Kwa bidhaa ya mkondo mmoja, KGB90A ndio usanifu rahisi uliochapishwa. Pendekezo la mwisho bado linahitaji mapitio ya nyenzo na zana. Ukurasa huorodhesha PE, PP na ABS kama familia za nyenzo, lakini orodha hiyo haidhibitishi kila daraja litachakatwa kwa matokeo sawa. Tabia ya kuyeyuka, jiometri ya bidhaa na vipimo vya kukubalika vinasalia kuwa pembejeo za mradi.

Kwa bidhaa maalum ya safu mbili au rangi mbili, KGB90AP hutoa mitiririko miwili iliyochapishwa ya extrusion. Nukuu lazima iende mbali zaidi. Inapaswa kutambua ni resini au rangi gani inayolisha kila mkondo. Inapaswa pia kutaja uhusiano wa safu lengwa, njia ya kuanza na mpango wa ukaguzi. Extruder mbili huunda uwezo. Hawafafanui vipimo vya ukuta wa kumaliza peke yao.

Epuka kuchanganya tabaka na sehemu za kufa au mashimo ya ukungu. Safu inapita kwenye ukuta wa bidhaa. Sehemu ya kufa hutengeneza parokia moja. Cavity huunda sehemu moja. ya Kingglekichwa, cavity na mwongozo wa safuhutenganisha hesabu hizo. Weka kila hesabu kwenye mstari wake wa RFQ.

Jedwali mbili zilizochapishwa zinasema nini kuhusu jukwaa la pamoja

Majedwali ya sasa ya mfano yanaonyesha bahasha ya kawaida ya kutengeneza. Zote zinaorodhesha nguvu ya kubana ya kN 280 na sahani ya ukungu ya 960 x 980 mm. Zote zinaonyesha ukubwa wa juu wa ukungu wa 700 x 980 mm. Unene wa ukungu uliochapishwa ni 460 hadi 550 mm. Uwezo ulioorodheshwa wa kikusanyaji ni lita 6.6, na uzani wa PE wa kilo 4.95.

Sawa hizi hufanya mpangilio wa extruder uonekane zaidi. KGB90A hutumia screw moja ya mm 90 na motor iliyoorodheshwa ya kW 45 ya extruder. KGB90AP hutumia screw mbili za mm 70 na motors mbili za 22 kW. Kurasa zote mbili huchapisha safu ya uwezo wa kuyeyuka wa HDPE wa 130 hadi 160 kg/h.

Usiongeze takwimu mbili za uwezo wa KGB90AP isipokuwa jedwali liwasilishe kwa uwazi matokeo tofauti. Haifai. Masafa yaliyochapishwa tayari yanaelezea modeli. Mpangilio wa kuzidisha mara mbili unaweza kugawanya kuyeyuka kwa jumla kati ya mitiririko, lakini uwiano wa safu ulioidhinishwa huamua mahitaji halisi ya kila mtiririko. Kiwanda kinahitaji uwiano huo kabla ya kupima ukubwa wa ushughulikiaji wa resini na kuendesha jaribio.

Vipimo vya mashine pia vinachapishwa sawa katika 5.45 x 3.5 x 4.2 m. Uzito ulioorodheshwa hubadilika kutoka t 14 kwa KGB90A hadi t 15 kwa KGB90AP. Tofauti hiyo ya tani moja ni muhimu kwa kupanga mapema. Haitoshi kwa msingi wa mwisho, mpango wa kuinua au kusafirisha.

Jedwali hizi mbili pia hubeba lebo sawa ya mzunguko-kavu. Ichukulie kama marejeleo ya mwendo wa mashine pekee. Haitambui chombo cha mtihani, resin, uzito wa sehemu, wakati wa baridi au utawala wa kukataa. Nakala ya bidhaa inapaswa kuweka kikomo hicho wazi badala ya kubadilisha laini ya katalogi kuwa ahadi ya uzalishaji.

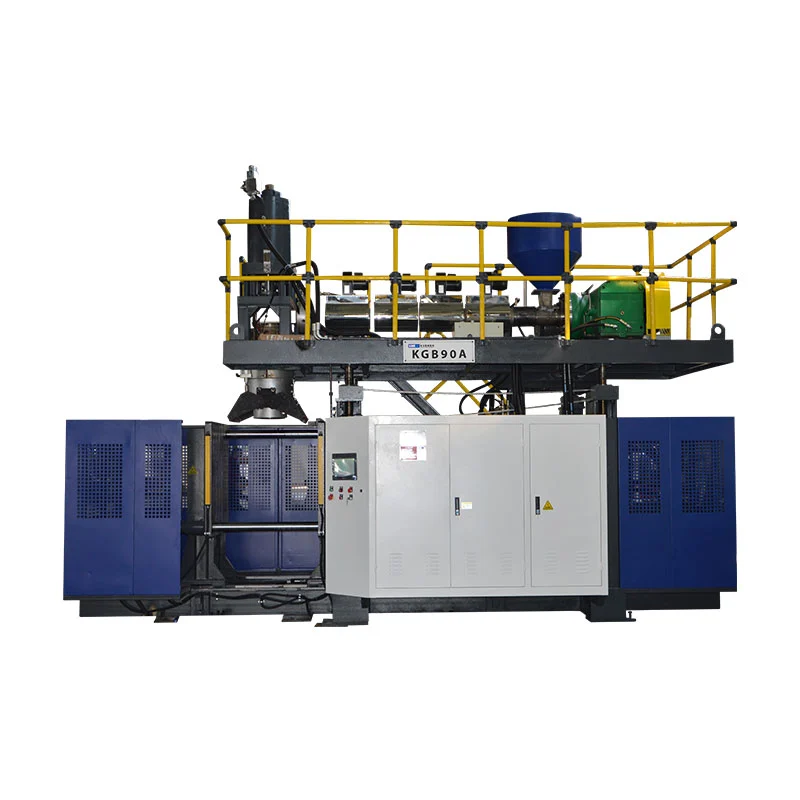

Ambapo KGB90A ndio mahali pa kuanzia moja kwa moja

KGB90A ni mfano wa extruder moja katika ulinganisho huu. Ukurasa wake uliochapishwa unaorodhesha screw moja ya 90 mm, uwiano wa 24 L/D na motor 45 kW extruder. Kinggle pia huorodhesha kidhibiti cha unene cha MOOG 100, mkono wa roboti na mfumo wa kupuliza chini kama sehemu ya maelezo ya kawaida ya muundo.

Mpangilio huu ni mwanzo wa vitendo wakati bidhaa iliyoidhinishwa inapotumia mkondo mmoja wa kuyeyuka. Programu zinazowezekana zilizoorodheshwa na Kinggle ni pamoja na mapipa ya vifungashio vya kemikali, ndoo za kutundika, matangi ya maji ya nje, matangi ya magari, vifaa vya kuchezea, sehemu za magari, visanduku vya zana na vizuizi vya trafiki. Orodha inaonyesha upana wa bidhaa. Haidhibitishi kwamba kila kitu katika vikundi hivyo kinafaa mold moja au kichocheo kimoja.

Tuma sehemu halisi kabla ya kudhani inafaa. Tangi jembamba la lita 60 na kisanduku cha zana cha upana wa lita 60 kinaweza kuwa na maeneo tofauti yaliyokadiriwa. Uvunaji wao pia unaweza kutofautiana kwa upana, urefu na unene. Hushughulikia, huchota kirefu, viingilio na mistari ya kutenganisha huathiri parison inayohitajika na mzigo wa clamp. Kiasi cha juu cha bidhaa ni thamani moja tu ya uchunguzi.

Mpangilio wa extruder moja pia hufanya njia ya nyenzo iwe rahisi kufafanua. Kuna mkondo mmoja kuu wa resin kukauka, kulisha, rangi na kusafisha. Hiyo haiondoi kazi ya mchakato. Mabadiliko ya resini, mabadiliko ya rangi na sheria za kusaga bado huathiri uanzishaji na ubadilishaji. TheMwongozo wa HDPE na PPinaeleza kwa nini majina ya nyenzo pekee hayaweki kichocheo.

Chagua KGB90A tu baada ya mahitaji ya bidhaa kuiunga mkono. Ikiwa mnunuzi baadaye anaongeza safu ya pili au mtiririko tofauti wa rangi unaoonekana, mabadiliko hayo yanaweza kuathiri kifurushi kamili cha extrusion na kufa-head. Ni rahisi kutatua muundo wa ukuta kabla ya muundo wa mashine kugandishwa.

KGB90AP inaongeza nini, na inachohitaji kutoka kwa mnunuzi

Kinggle anafafanua KGB90AP kama modeli ya upanuzi-mbili wa kazi ya safu mbili au rangi mbili. Jedwali lake la sasa linaorodhesha screws mbili za 70 mm na motors mbili za 22 kW extruder. Kiwango cha juu cha uwezo wa kontena kilichochapishwa, data ya kubana, takwimu za bahasha ya ukungu na kikusanyaji zinalingana na jedwali la KGB90A.

Mtiririko wa ziada wa extrusion ndio tofauti inayobainisha. Inaruhusu mradi kulisha mitiririko miwili maalum ya kuyeyuka kwenye mfumo wa kichwa-kufa. Mito hiyo inaweza kuwakilisha rangi mbili au muundo wa safu iliyoundwa. Mnunuzi lazima atoe jozi ya nyenzo na uhusiano unaohitajika kati yao. Utangamano haupaswi kudhaniwa kutoka kwa maneno "safu mbili."

Udhibiti wa safu pia unahitaji njia ya ukaguzi. Amua ikiwa kiwanda kitaangalia jumla ya unene wa ukuta, usambazaji wa safu ya mtu binafsi, mpaka wa rangi, mwonekano au jaribio la utendakazi la bidhaa mahususi. Eleza ambapo sehemu itagawanywa au kupimwa. Matokeo ya kupita yanahitaji mchoro au mpango wa udhibiti, sio maoni ya kuona kwenye mashine.

Ukurasa wa KGB90AP uliochapishwa pia hutaja visanduku vya zana, vifungashio vya kemikali na vinyago kama programu-tumizi. Kila mmoja anaweza kuweka mahitaji tofauti juu ya sura ya ukuta na uwekaji wa rangi. Sanduku la zana linaweza kuwa na vipengele vya kina na eneo pana lililokadiriwa. Ufungaji wa kemikali unaweza kuhitaji nyenzo iliyobainishwa na vipimo vya utendaji. Sehemu za toy zinaweza kuleta mahitaji ya kuonekana na mipaka ya rangi. Pendekezo la mashine lazima lifuate sehemu halisi.

Mwenyeji wa KinggleMwongozo wa MOOG DigiPack IIIinafafanua kuwa profaili za ukuta wa mashine ya kikusanyiko zinahusiana na nafasi ya kikusanyaji wakati wa kusukuma nje. Hiyo inasaidia uwekaji wa wasifu kando ya parokia. Haidhibiti kiotomati uwiano wa safu ya mnunuzi. Muundo wa extrusion na kufa-head lazima ushughulikie mahitaji hayo tofauti.

Bidhaa ya 60L bado inapaswa kutoshea ukungu na kikusanyaji

Kiasi cha kawaida ni jaribio duni la kufaa la mwisho. Bidhaa mbili za mashimo zinaweza kushikilia kiasi sawa huku zikihitaji ukungu tofauti sana. Anza na upana wa juu wa sehemu, urefu na kina. Ongeza mstari wa kutenganisha, kubana, mifuko ya flash, kiolesura cha shingo au chini-pigo, viingilio, viunganishi vya kupoeza na sahani za kupachika.

Linganisha mkusanyiko wa mold uliomalizika na dirisha la mashine iliyochapishwa. Kurasa zote 60L zinaorodhesha ukubwa wa juu wa ukungu wa 700 x 980 mm na safu ya unene ya 460 hadi 550 mm. Platen imeorodheshwa kwa 960 x 980 mm. Takwimu hizi zinaruhusu uchunguzi wa mapema. Mashine iliyoidhinishwa na michoro za ukungu lazima zithibitishe kiolesura cha mwisho.

Ifuatayo angalia parokia. Uzito wa jumla wa parokia ni pamoja na bidhaa iliyokamilishwa, flash, mikia na nyenzo yoyote ya mchakato iliyokamatwa wakati wa kuunda. Kurasa zote za bidhaa zinaorodhesha uzani wa kikusanyaji cha PE cha kilo 4.95. Usilinganishe nambari hiyo na uzani wa sehemu iliyokamilishwa pekee. Tumia risasi kamili na uthibitishe resin halisi.

Parokia lazima pia ifikie urefu na umbo linalohitajika kabla ya mvuto au baridi kuipotosha. Upangaji wa ukuta husambaza nyenzo kwa urefu huo. Pembe za kina, vipini na sehemu pana zinaweza kunyoosha parini tofauti. ya Kingglemwongozo wa programu ya pariniinaonyesha jinsi wasifu unapaswa kuangaliwa dhidi ya maeneo yaliyopimwa ya ukuta.

Hatimaye, kagua mahitaji ya kibano na ufunguzi wa ukungu. Eneo lililopangwa, shinikizo la pigo na jiometri ya sehemu huathiri kutengeneza mzigo. Kuingiza na kuondolewa kwa sehemu huathiri nafasi ya ufunguzi. Theextrusion pigo mold kubuni mwongozohutoa orodha kamili ya kiolesura.

Usiuze takwimu ya mzunguko-kavu kama pato la bidhaa iliyokamilika

Kurasa zote za sasa za bidhaa zinaorodhesha "PC/HR 500" kama matokeo ya mzunguko-kavu. Lebo ni muhimu. Mzunguko kavu hauthibitishi kuwa modeli yoyote inaweza kutengeneza bidhaa 500 zinazokubalika za lita 60 kwa saa. Haijumuishi sehemu iliyotambuliwa, uzito wa jumla wa parokia, nyenzo, unene wa ukuta, mahitaji ya kupoeza au mchakato wa chini ya mkondo.

Pato halisi huanza na mzunguko kamili wa uzalishaji. Mkusanyiko na kusukuma nje kwa parokia lazima zilingane na kufungwa kwa ukungu. Kupuliza, kupoeza, kutolea nje, kufungua na kuondoa sehemu lazima kumaliza. Kupunguza na kushughulikia chini ya mkondo lazima pia kushika kasi. Sehemu iliyokataliwa haiko katika pato linalokubalika.

Masafa ya uwezo wa kuyeyuka wa HDPE uliochapishwa ni mpaka mwingine. Kurasa zote mbili zimeorodhesha 130 hadi 160 kg/h. Linganisha safu hiyo na mahitaji ya jumla ya nyenzo, sio uzani wa sehemu iliyokamilika pekee. Mahitaji ya jumla ya kila saa yanajumuisha kila sehemu ya gereza na kiwango cha matukio kilichopangwa. Resin halisi na hali ya mchakato inaweza kubadilisha matokeo.

Tumia Kinggle'smwongozo wa muda wa mzungukokutambua tukio la kikwazo. Kisha uhesabu sehemu zinazokubalika kwa mwendo thabiti. Rekodi uzito wa sehemu, usambazaji wa ukuta, vipimo na vipimo vya kazi vinavyohitajika. Mwendo wa kasi wa mashine una thamani ndogo wakati bidhaa inahitaji kupozwa zaidi au laini inakataa sehemu.

Nishati inapaswa kutumia dhehebu sawa la pato linalokubalika. Jedwali hizi mbili za umma zinaweka kiwango cha kW 35 hadi 45 kama wastani wa matumizi ya nishati. Kilowati huelezea wastani wa nishati, sio nishati kwa kila sehemu. Themwongozo wa kipimo cha nishatiinaeleza jinsi ya kupima kWh kwa kila bidhaa inayokubalika. Weka matokeo hayo yakiwa yameunganishwa na jaribio halisi.

Seli ya uzalishaji ni kubwa kuliko bahasha ya mashine iliyochapishwa

Kurasa mbili za 60L huchapisha vipimo vya mashine sawa: urefu wa 5.45 m, upana wa 3.5 m na urefu wa 4.2 m. Hiyo ni hundi ya kwanza yenye manufaa. Haionyeshi njia za huduma, mifumo ya nyenzo, nafasi za waendeshaji, utunzaji wa ukungu, kutokwa kwa sehemu au vifaa vya chini vya mkondo.

Jenga seli karibu na mtiririko wa bidhaa. Weka alama mahali ambapo resin inaingia na sehemu zilizomalizika zinaondoka. Ruhusu nafasi kwa roboti, kupunguza, ukaguzi na nyenzo zilizokataliwa. Onyesha njia ya kubadilisha ukungu. Weka ufikiaji wa hita, majimaji, kichwa cha kufa na baraza la mawaziri la kudhibiti. Mpangilio wa mwisho wa jumla unapaswa kutambua miingiliano hii.

Huduma pia ni za usanidi uliochaguliwa. Uliza mzigo wa mwisho uliounganishwa, voltage ya usambazaji, mahitaji ya hewa ya kuingiza mashine na mahitaji ya maji ya kupoeza. Jumuisha kila msaidizi wa ndani. Usitengeneze mmea kutoka kwa meza ya mfano sawa. Chaguzi na muundo wa ndani wa umeme unaweza kubadilisha kifurushi cha mwisho.

ya Kingglemwongozo wa mahitaji ya matumizihutenganisha mzigo uliounganishwa kutoka kwa mahitaji ya uendeshaji. Pia inashughulikia mtiririko wa hewa iliyoshinikwa, upoaji na mpangilio. Itumie pamoja na karatasi ya matumizi ya mradi na mchoro wa mwisho wa mashine. Mpango wa tovuti unapaswa kuidhinishwa kabla ya mashine kusafirisha.

Angalia njia ya wima kwa uangalifu kama sakafu. Urefu uliochapishwa haujumuishi kila hatua ya kuinua au kizuizi cha tovuti. Kagua milango, muundo wa paa, ufikiaji wa crane na njia inayotumika kushughulikia ukungu. Onyesha majukwaa ya matengenezo na walinzi wazi kwenye mpangilio. Mashine inaweza kutoshea ndani ya jengo na bado ikawa vigumu kusakinisha au kuhudumia.

Kamilisha ukaguzi kwa mstari wa chini wa mkondo. Sehemu kubwa inahitaji nafasi ya utulivu, kupunguza na kusonga bila uharibifu. Thibitisha sehemu ya kudondoshea roboti, upana wa kisafirishaji na nafasi ya ukaguzi. Ikiwa mchakato unarudisha flash kwenye grinder, weka alama kwenye njia hiyo pia. Maelezo haya mara nyingi huamua mahali ambapo mashine inaweza kukaa.

Jenga RFQ karibu na vipande nane vya ushahidi wa bidhaa

Ombi la mfano bila kifurushi cha sehemu huacha maamuzi makubwa zaidi wazi. ya Kingglemchakato wa mauzohuuliza picha za bidhaa au michoro, uzito, saizi, nyenzo, unene, pato na mahitaji ya kustahimili kemikali. Kwa uamuzi wa KGB90A na KGB90AP, panga maelezo hayo kwa mpangilio huu.

1. Tuma mchoro wa sehemu iliyodhibitiwa.Jumuisha vipimo vya jumla, maelezo ya shingo au kiolesura, mipaka ya mstari wa kutenganisha na masahihisho mapya zaidi.
2. Taja misa ya jumla na iliyomalizika.Tenganisha uzito wa bidhaa iliyokamilishwa kutoka kwa flash, mikia na nyenzo zingine za mchakato.
3. Bainisha kila mkondo wa nyenzo.Toa daraja la resini, msambazaji, rangi, kanuni ya kusaga tena na uhusiano wowote unaohitajika kati ya mitiririko.
4. Eleza muundo wa ukuta.Weka alama kwenye mkondo mmoja, safu mbili au rangi mbili. Ongeza njia ya ukaguzi na mipaka ya kukubalika.
5. Kutoa mfuko wa mold.Wasilisha upana wa mwisho, urefu, unene, uzito, mpangilio wa kupoeza, sehemu za kupachika, viingilio na kiolesura cha kupuliza.
6. Weka pato lililokubaliwa.Bainisha sehemu zinazoweza kuuzwa kwa saa, zamu zilizopangwa, kukataa matibabu na mchakato wa chini wa mto ambao lazima uendane na kasi.
7. Orodhesha hali ya kiwanda.Jumuisha voltage, mzunguko, hewa iliyobanwa, maji ya kupoeza, urefu wa dari, ufikiaji wa kuinua na eneo la sakafu linalopatikana.
8. Kukubaliana juu ya kesi.Taja resini, ukungu, muda wa jaribio, ukaguzi wa ubora, hesabu ya matokeo, mpaka wa nishati na hati zinazohitajika kabla ya kukubalika.

Uliza jibu linalotenganisha data ya muundo wa kawaida kutoka kwa data mahususi ya mradi. Jedwali la kawaida husaidia kulinganisha jukwaa. Mkataba wa kiufundi unapaswa kuelezea usanidi ulioagizwa. Weka nambari za marekebisho kwenye mchoro wa bidhaa, mchoro wa ukungu, laha ya matumizi na mpango wa kukubalika.

TumiaMwongozo wa mtihani wa kukubalika wa kiwandakufafanua kukimbia. Ikiwa nishati inayohusiana na bidhaa ni sehemu ya uamuzi, EUROMAP 46.2 hutoa mbinu ya kipimo kwa mashine fulani, ukungu na bidhaa maalum. Mbinu pia inahitaji bidhaa kukidhi mahitaji ya wateja.

ya Kinggleukurasa wa kupakuahutoa majedwali ya vigezo na hati za kidhibiti kwa ukaguzi. Thibitisha kuwa kila hati inalingana na muundo wa mwisho na kifurushi cha udhibiti. Mwongozo wa mashine sawa ni msingi muhimu, lakini haubatili faili ya kiufundi iliyoagizwa.

Uliza pande zote mbili kusaini seti sawa ya data kabla ya utengenezaji kuanza. Muundo wa ukuta uliobadilishwa unaweza kubadilisha chaguo la extruder. Parokia nzito inaweza kubadilisha ukaguzi wa risasi. Ukungu mkubwa unaweza kubadilisha kifafa cha mashine. Udhibiti wa marekebisho huzuia nukuu ya mapema kutoka kuwa msingi wa mwisho wa kukubalika kwa bahati mbaya.

RFQ inapaswa pia kutaja ni vitu gani vibaki wazi. Mifano ya kawaida ni pamoja na daraja la mwisho la resin, viunganisho vya kupoeza kwa ukungu au uwekaji otomatiki wa chini ya mkondo. Ipe kila eneo wazi mmiliki na tarehe ya kukamilisha. Kisha kiwanda kinaweza kutenganisha pembejeo za muundo wa mashine zilizothibitishwa na maelezo ambayo bado yanahitaji idhini ya mnunuzi.

Chagua muundo unaolingana na bidhaa iliyoidhinishwa

KGB90A na KGB90AP hushiriki vikomo vingi vya uundaji vilivyochapishwa. Kwa hiyo uchaguzi wa mfano huanza na usanifu wa extrusion. Tumia KGB90A kama mahali pa kuanzia kwa dhana iliyoidhinishwa ya mtiririko mmoja. Tumia KGB90AP wakati mitiririko miwili ya extrusion inahitajika kwa safu iliyobainishwa au muundo wa rangi.

Usitumie ugumu wa muundo kama kibadala cha ufafanuzi wa bidhaa. Mashine ya upanuzi mara mbili inahitaji njia mbili za kushughulikia nyenzo, njia iliyobainishwa ya kuanza na mpango wa ukaguzi wa safu au rangi. Ikiwa bidhaa haihitaji vipengele hivyo, huongeza kazi bila kuunda manufaa ya bidhaa inayokubalika.

Usichague KGB90A kwa sababu tu uzito wa mashine ulioorodheshwa ni wa chini. Kutoshana kwa ukungu, mahitaji ya jumla ya pango na pato linalokubalika ni muhimu zaidi. Bidhaa ya mkondo mmoja bado inaweza kuhitaji upangaji makini wa ukuta, upoaji na ushughulikiaji wa sehemu. Jaribio la bidhaa lazima lithibitishe matokeo kamili.

Ikiwa mnunuzi anatarajia bidhaa za siku zijazo, ziorodheshe sasa. Angalia ukungu kubwa zaidi na parokia nzito zaidi. Weka alama kwenye hitaji lolote la baadaye la safu mbili au rangi mbili. Kisha uamue ikiwa usanifu wa ziada ni wa ununuzi wa kwanza au mstari wa baadaye. Weka mawazo ya siku zijazo ambayo hayajathibitishwa tofauti na jaribio la sasa la kukubalika.

Kabla ya usafirishaji, endesha sehemu iliyokubaliwa na nyenzo zilizokubaliwa. Rekodi kichocheo, matokeo ya ubora, matokeo yanayokubalika na hali ya matumizi. Tumiaorodha ya kuanzakwa kuwaagiza namwongozo wa mabadilikowakati familia ya bidhaa inajumuisha molds kadhaa au rangi.
